1.1國內的線路電壓情況分析

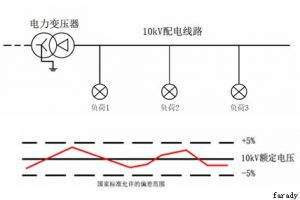

根據我們國家標準GB/T-12325-2008中的規定，我國輸電線路壓降需要在±5%以內。為了保證配電線路實際電壓水平在用電設備允許的范圍之內，線路長度一般保持在合理的距離（18KM~25KM），而且會根據實際使用情況，不用帶過大負荷. 圖1為輸電線路帶負荷的理想情況

圖1：正常情況（紅色為電壓波動情況）

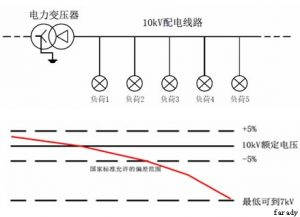

而實際情況是，隨著用電負荷的增加，很多線路因為各種條件限制，輸電線路只能相應延伸，線路增加自身的阻抗和用電負荷增加會導致末端電壓實際的電壓水平超出了用電設備的工作電壓范圍，圖2為我國實際電網使用情況及其帶來的電壓降低示意圖。


圖2：實際情況（紅色為電壓波動情況）

由于線路電壓不能保持恒定，當實際電壓水平超過正常電壓允許波動的范圍時,勢必嚴重影響電力系統及用電設備的正常使用。
電力系統：低電壓會影響發、供電設備出力，降低供電可靠性，同時也影響電力企業自身的經濟效益，電壓下降特別嚴重時，甚至可能發生電壓崩潰，頻率下降和大面積停電等事故發生。
用電設備：電壓質量對各類設備安全經濟運行都有著直接影響，以異步電機為例，若電壓降低，電壓轉矩將減小，以致轉差增大，從而使得定子，轉子電流顯著增大，導致電動機溫升上升，甚至可能燒毀電動機；反之，當電壓過高時，由于勵磁電流與鐵損大大增加，以致電機過熱，效率降低。
低電壓也會影響白熾燈的使用。電壓比額定電壓低10%時，白熾燈燈通量減少30%，電壓比額定電壓高10%時，則燈泡的壽命減少一半。
低電壓同時會影響空調運行，手機充電，電視信號接收能力等系列問題。
系統損耗：在輸送功率一定的時候，系統損耗和運行電壓的平方成反比，若電壓降低，電流和損耗隨之增大，系統的損耗也就變大了

1.2五種常用的改善線路電壓方式的比對

為了保證電壓質量，中低壓配電網中的主要調壓目前的措施有以下五個方面：
（1）改變變壓器的變比；
調節主變壓器的輸出電壓的方法靈活性、針對性差
（2）改善線路的無功功率；
采用無功補償主要是提高線路的功率因數，調壓效果很有限，只能調壓2%-3%
（3）改變線路參數；
改變電路參數，增大導線截面，合理減少系統的阻抗只是在負荷功率因數較高、原有導線截面偏小的配電線路中才比較有效，一般情況不宜采用，而且成本高，需要停電施工。
（4）新建變電站；
在電壓偏低或偏高的地方新建變電站工程造價高，而且得不到好的經濟效益，就我國目前情況，建設大量變電站不太實際。
（5）調壓變壓器
調壓變壓器造價低，調壓效果好，改造工期短，免后期人工維護，經比較，這種解決方案最適合改進我國偏遠地區線路質量問題。

1.3單相調壓器工作原理：

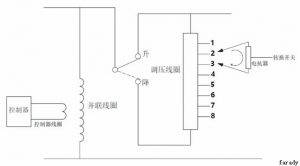

VR-8饋線調壓器是主體是一個單相自耦變壓器，與32檔轉換開關和美國SEL 智能控制器配合完成32檔，每檔調壓精度0.625%的調壓功能，轉換開關與一臺特殊設計的電抗器連接，當轉換檔位時，由電抗器提供電流來抵消開關換擋產生的拉弧電流。因此開關動作對內部絕緣油不會產生任何影響，真正意義上做到設備免維護。開關共有8個觸頭，例如當分接觸頭在1和2時以及都在1或2觸頭時，都算作一檔，再加上開關的正反調功能，實現32檔高精度調壓功能，大大領先國內的三相調壓器。



圖4：工作原理圖

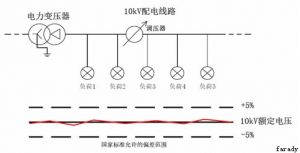

以圖5為例，當線路壓降超過國家要求的電網質量標準時。安裝法拉迪單相調壓器后，線路的波動范圍不超過0.625%，以10kV為例，線路的電壓范圍會穩定在10062V – 9937V之間，經過配電變壓器到用戶，二次側使用電壓波動會穩定在402.5V到397.5V之間，極大改善了電網質量，用戶用電和設備得到了保障。




圖5 單相調壓器使用過線路情況

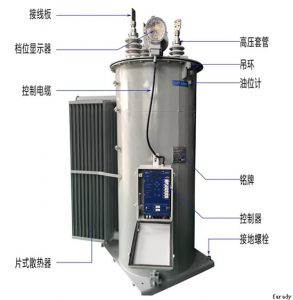

1.4調壓器結構




1.5調壓器功能和特點
1.5.1精度高：在設定范圍內可實現32級調壓
1.5.2壽命長：獨特的調壓分接頭設計，避免調壓時產生電弧，可保證兩百萬次操作壽命。
1.5.3免維護：全密封設計，防護等級高，耐候性優良，可長時間免于維護。
1.5.4靈活：可靈活的安裝于線路和變電站內，必要時可退出運行和開閉所功能。
1.5.5功能強：通過控制器的RS232接口，實現SCADA配電自動化。
1.5.6損耗低：設計最大限度的降低鐵損，減小空載損耗。
1.5.7經濟：能經濟有效的調節線路電壓，大幅度降低線路損耗和延長設備使用壽命。



1.6 與常規三相調壓器的對比（三相不平衡的治理）
在國內，三相調壓器的使用雖然較為普遍，但是在三相不平衡的治理上，三相調壓器由于采用一個同軸的有載分接開關進行調壓，只能取用其中一相電壓進行電壓的判斷和調壓，故無法解決三相不平衡這個問題。
自從國家農網改造以來，經濟飛速發展，用電負荷超出預想。農村經濟也是快速發展，農民生活迅速提高，尤其是農網改造完成及“同網同價”實施后，農村家庭除照明電器增多外，大量的中、高檔、大功率的家用電器進入尋常百姓家，，都是采用單相（220V）電源，單相負荷激增； 而另一方面，隨著工業的發展，，農村單相負荷已成為電力負荷的主要方面。 據了解，現在一般農村單相負荷已占總負荷的70％以上，富裕地方達到90％以上，經濟較差的農村也占到50～60％。
?綜上所述，在單相負荷用電量極大增長的情況下，若不注意三相平衡，會造成以下危害
1.增加線路損耗
2.增加配電變壓器電能損耗
3.配電變壓器因三相不平衡壽命減少
4.影響用電設備的安全，設備效率降低

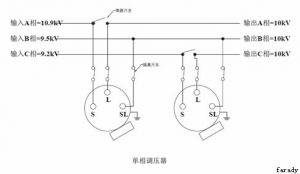

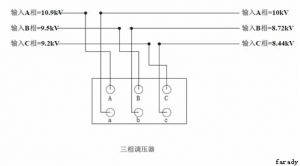

請看下面三相不平衡時兩種調壓方式的效果




當三相不平衡產生時，單相調壓器可以使三相線路電壓穩定在額定電壓；然而三相調壓器只能根據其中一相的不平衡情況進行判斷并進行同一方向的調壓，對其中兩相的電壓不平衡無能為力，詳細數據請看上圖。

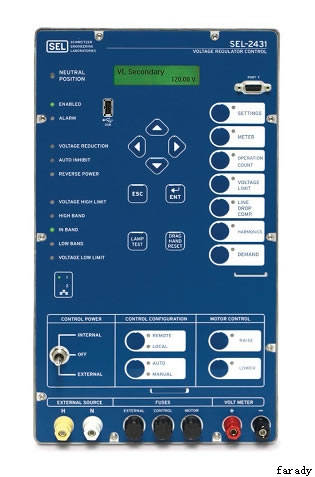

1.7 SEL控制功能特點


1.6.1操作界面友好，可隨意修改設置和瀏覽在線數據。

1.6.2可設置電壓，和帶寬，時延及補償電壓。

1.6.3可測量各種數據：負荷電壓，負荷電流，視在功率，無功功率，功率因素等。

1.6.4可實現根據電網潮流方向，進行自動正反向調壓（用于環網供電），完成所有功能。

1.6.5提供RS232,RS485數據接口,可遠距離遙控，遙測，實現配網自動化。

1.6.6配合多種通訊協議，可直接和主站通訊，無需再添加RTU(FTU)裝置。

1.8 VR-8安裝方式
根據國內的基本情況，法拉迪VR-8調壓器的安裝方式分為兩種：



（1）開口三角形聯接方式


圖 6 安裝和調壓示意圖

當三條線路采用兩臺單相調壓器聯接成開口三角形接法時，線路電壓的調節范圍為±10%,

（2）閉口三角形聯接


圖7 安裝和調壓示意圖

當三條線路采用三臺單相調壓器聯接成閉口三角形接法時，線路電壓的調節范圍為±15%.

訂貨須知：根據應用方案，提供安裝調壓器位置的線路電壓波動范圍，線路電流，并能夠提供整條線路的長度，及確定造成電壓波動的原因。
