| 產品概述 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

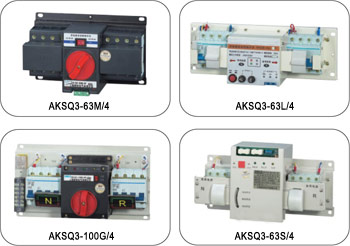

控制裝置：內置控制器 產品結構：體積小、電流大、結構簡單、ATS一體化 特點：切換速度快、故障率低、維修方便、性能可靠 接線方式：板前接線 轉換方式：電網對電網、電網對發電機、自投自復 產品殼架：63、100 產品電流：10、16、20、32、40、63、80、100A 產品分類：斷路器 產品極數：2、3、4 產品標準：GB/T14048.11-2008 ATSE：CB級，帶過載及短路保護/PC級 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

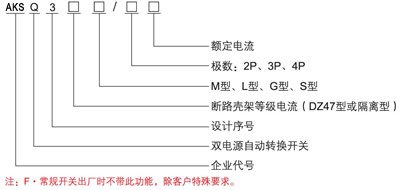

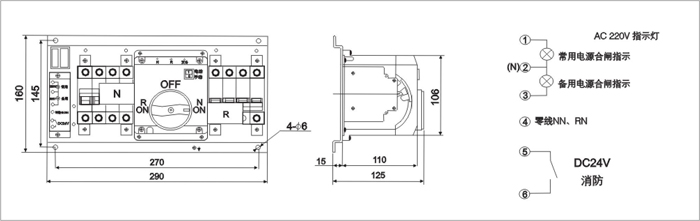

用途 AKSQ3(DZ47、CM1)型自動電源轉換開關(以下簡稱A.T.S)適用于50Hz/60Hz，額定工作電壓220V(2P)、380V(3P、4P)，額定電流6A-400A的末端型雙回路供電系統。可以完成常用電源與備用電源之間的自動轉換，以保證供電的可靠性。主要用于高層建筑、商場等消防泵、消煙風機、電梯、生活水泵、事故照明、集散標志等場所 本產品符合GB/T14048.11-2008《低壓開關設備和控制設備，第六部分：自動轉換開關電器》標準 基本結構 雙電源自動轉換開關主要由電源轉換執行斷路器(包括常用電源執行斷路器K1和備用電源執行斷路器K2各一臺)、自動控制盒、電動操作機構等部分組成。斷路器K1和K2均保持原有的過流保護和斷路器保護功能，可同時作為通斷及保護主電路之用。 型號及含義  正常工作條件 2.1 周圍空氣溫度 a) 上限值不超過+40℃ b) 下限值不低于-15℃ c) 24h內平均值不超過+35℃ 2.2 大氣條件 a) 在皺紋空氣溫度+40℃時，空氣相對濕度不超過50%，在較低的溫度為+25℃時，最大相對濕度為90% b) 最濕月的平均最低溫度為+25℃時，最大相對濕度為90% c) 已考慮到因溫度變化而發生的產品表面上的凝露 2.3 污染等級及安裝類別：污染等級為2級，安裝類別Ⅱ、Ⅲ類。 功能簡述 自動原理： 1、市電正常時，(180-240V)本開關自動接通市電線路與用電線路 2、市電不正常(掉電缺相)時，立即啟動自發電切斷市電供電線路，接通發電機供電線路。 手動原理： 按下手動控制鍵，可以手動切斷市電供電線路，接通發電機線路與用電線路，也可手動接通市電線路與用電線路，同時可以切斷市電和發電機兩路，實行雙分，使用電線路空載，實施用電線路維護 使用操作 無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動—自動按鈕至于手動位置，當推動手柄順時針旋轉至終端時，常用電源執行斷路器K1合閘，備用電源執行斷路器K2分閘。當推動手柄逆時針轉至終端時，常用電源執行斷路器K1分閘，備用電源執行斷路器K2合閘 面板中，電源指示燈(黃)指示燈自動控制盒工作電源，若該燈不亮，說明自動控制盒工作電源有故障，不能操作開關。待修的正常后，將手動—自動按鈕置于自動位置狀體，如果常用電源供電正常，轉換開關將自動投入常用電源執行斷路器K1合閘狀態，面板中N電源指示燈(綠)亮，如查常用電源供電不正常，則轉換開關將自動投入斷路器K1分閘，K2合閘位置狀態，面板中R電源指示燈(綠)亮。 外形尺寸、安裝尺寸及接線圖 ◆ AKSQ3-M型一體式雙電源自動轉換開關外形及安裝尺寸

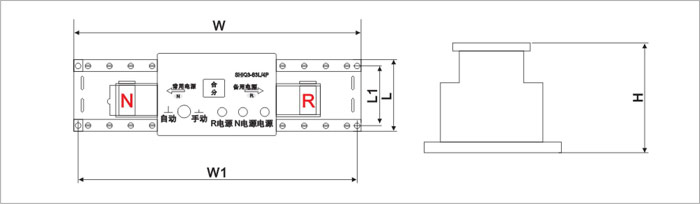

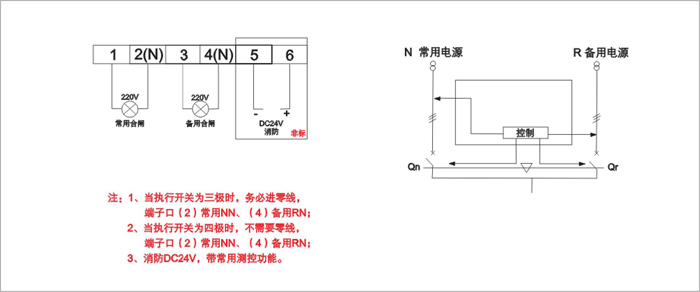

◆ AKSQ3-M型一體式雙電源自動轉換開關接線圖  ◆ AKSQ3-L型一體式雙電源自動轉換開關外形及安裝尺寸

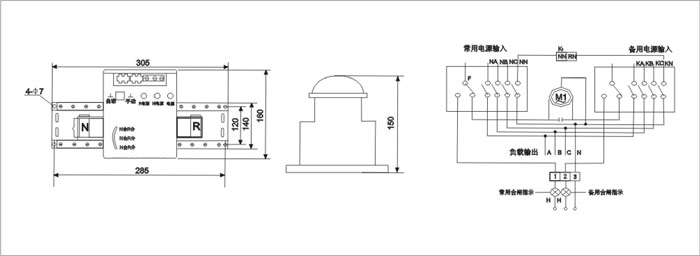

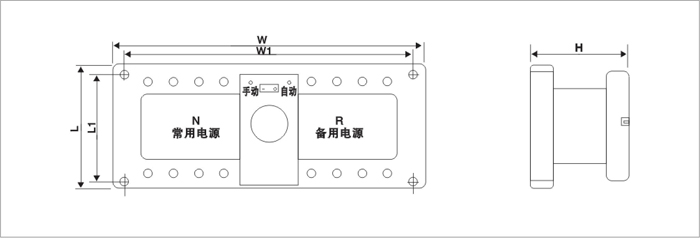

◆ AKSQ3-63、100G型一體式雙電源自動轉換開關外形尺寸、安裝尺寸及接線圖  ◆ AKSQ3-63S型一體式雙電源自動轉換開關外形尺寸、安裝尺寸及接線圖
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
