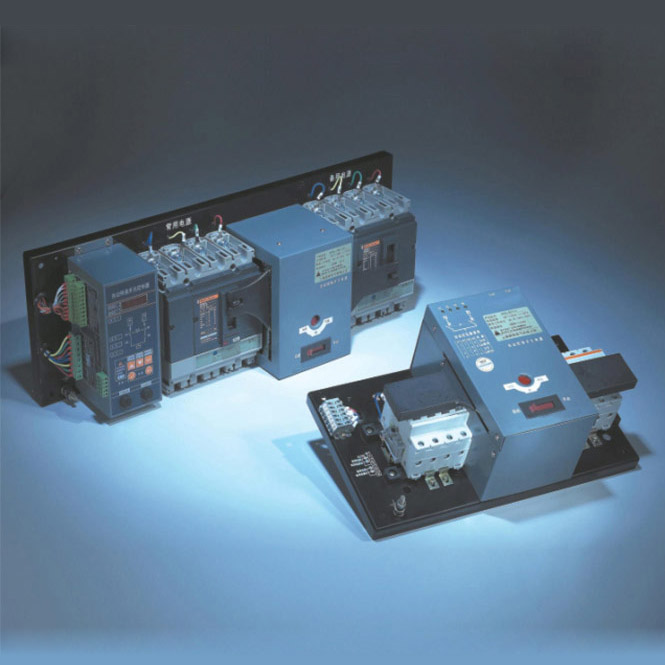

AKSQ1雙電源自動轉換開關

所屬分類：雙電源自動轉換開關系列

打印當前頁

放入收藏夾

產品詳情

產品概述
控制裝置：A型為內置控制器、B型為外帶控制器
產品結構：體積小、電流大、結構簡單、ATS一體化
特點：切換速度快、故障率低、維修方便、性能可靠
接線方式：板前接線
轉換方式：電網對電網、電網對發電機、自投自復、自投不自復
產品殼架：63、100、160、250、400、630
產品電流：20、32、40、63、80、100、125、160、200、225、250、315、350、400、500、630A
產品分類：斷路器：C65、NS、NSX、NSE
產品極數：2、3、4
產品標準：GB/T14048.11-2008
ATSE：CB級，帶過載及短路保護

標準
◆ IEC60947-6-1: 1998(1.2版)
《低壓開關設備和控制設備，第六部分：自動轉換開關電氣》
◆ GB/T14048.11-2008
《低壓開關設備和控制設備自動轉換開關電器》

AKSQ1 自動轉換開關特點
◆ 三種可選工作方式
· 自投自復工作方式
· 互為備用工作方式
· 自投不自復工作方式
◆ 三種穩定工作位置
· 常用電源合、備用電源分
· 常用電源分、備用電源合
· 常用電源分、備用電源分
◆ 使用類別：AC380V，電動機負載或包含電動機、電阻負載和30%以下白熾燈負載的混合負載
◆ 體積小、結構簡單、外形美觀、具備1A-630A規格，操作方便，使用壽命長、2極、3極、4極開關均可提供
◆ 開關切換驅動采用單片機驅動，結構簡單、切換可靠平穩、無噪音、沖擊力小
◆ 開關帶有幾點聯鎖保護，確保自動轉換開關可靠工作，互不干涉
◆ 開關能帶負載自動切換，緊急時可采用手柄進行手動切換
◆ 與其它公司同類產品相比的特色：
· 控制器保護熔斷器分斷能力為50kA，提高了配電安全
· 在手動與自動運行方式間加有聯鎖，保證自動情況下不可手動操作
· 執行短路手柄折斷、觸頭粘接或負載故障(過載、短路)時自動轉換開關不切換，真正實現機電聯鎖
· MCB型自動轉換開關驅動機構擒縱由叉型改為凹型，解決了MCB加長手柄斷裂、MCB閉合不同步等故障，恢復了MCB速合、速斷的功能，有效提高了產品機械壽命
· 提供接錯線保護，當用戶將電源零線與火線接反時，通過聲光進行報警，提高了設備的可靠性

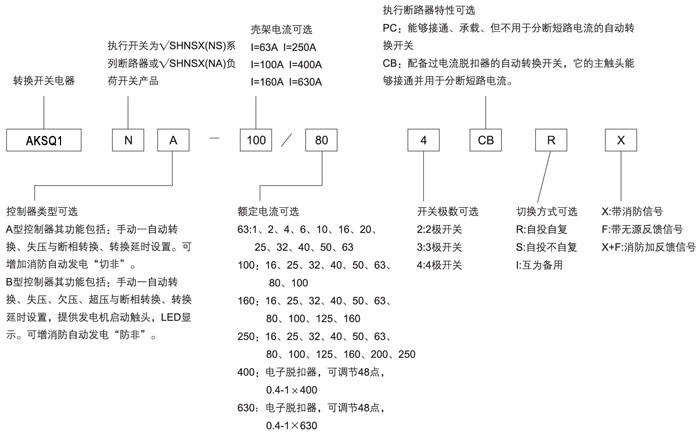

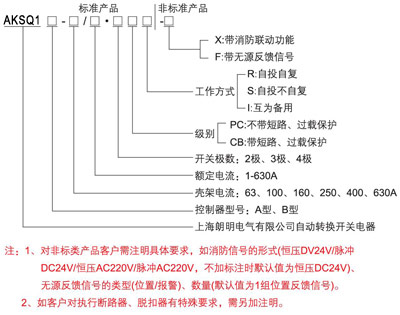

型號及含義

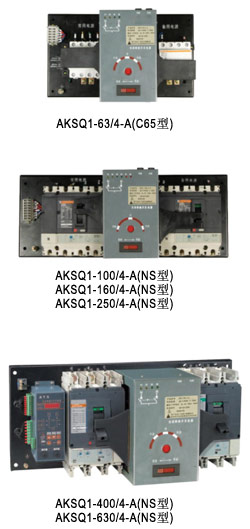

AKSQ1自動轉換開關快速選用表

AKSQ1自動轉換開關功能解釋：
A)自投自復：當常用電源正常時，控制器發出指令，常用電源控制斷路器合，備用電源控制斷路器分，自動轉換開關電器處于(1，0)狀態。當常用電源異常時，控制器發出指令，常用電源控制斷路器分，備用電源控制斷路器合，自動轉換開關電器處于(0，1)狀態。當常用電源恢復正常時，控制器發出指令，常用電源控制斷路器合，備用電源控制斷路器分，自動轉換開關電器又處于（1，0）狀態。
B)自投不自復：當常用電源正常時，控制器發出指令，常用電源控制斷路器合，備用電源控制斷路器分，自動轉換開關電器處于（1，0）狀態。當常用電源異常時，控制器發出指令，常用電源控制斷路器分，備用電源控制斷路器合，自動轉換開關電器電源處于（0，1）狀態。當常用電源恢復正常時，自動轉換開關電器仍處于（0，1）狀態，只有操作“復位”按鈕，才能使常用電源控制斷路器合，備用電源控制斷路器分，自動轉換開關電器才轉回到（1，0）狀態。
C)互為備用：當常用電源正常時，控制器發出指令，常用電源控制斷路器合，備用電源控制斷路器分，自動轉換開關電器處于（1，0）狀態。當常用電源恢復正常時，自動轉換開關電器仍處于（0，1）狀態，只有備用電源斷電，才能使常用電源控制斷路器合，備用電源控制斷路器分，自動轉換開關電器才轉回到（1.0）狀態。
D)指令(消防)復位(消防指令切非)：無論自動轉換開關電器處于何種狀態，消防中心放出切非指令，使自動轉換開關電器常用電源控制斷路器和備用電源控制斷路器全部分閘，開關處于（0，0）狀態
E)反饋信號：反映自動轉換開關電器兩臺控制斷路器工作狀態的信號，一般從控制斷路器輔助觸頭取出信號
F)電網-電網：自動轉換開關電器電源取自兩路電網電源
G)電網-發電機：自動轉換開關電器電源取自電網電源和發電機
H)聯絡型：聯絡型自動轉換開關電器有三臺塑殼斷路器組成：其中，QA和QB塑殼斷路器分別由兩路電源或兩段母線電源供給，QC塑殼斷路器在QA及QB輸出端聯絡。當其中任意一路電源出現故障，該斷路器分閘，QC斷路器合閘，通過該斷路器聯絡，從另一路電源供電，當故障消除，聯絡斷路器分閘，故障電源斷路器重新合閘。自動轉換開關電器恢復正常工作。

AKSQ1自動轉換開關功能與特性

型號規格				AKSQ1-63	AKSQ1-100	AKSQ1-160	AKSQ1-250	AKSQ1-400	AKSQ1-630
極數				2,3,4	4	4	4	4	4
控制電壓	AC(V)			220	220	220	220	220	220
最短切換時間				1.5s~2s	1.5s~2s	1.5s~2s	1.5s~2s	1.5s~2s	1.5s~2s
轉換開關機械壽命				10000次			6000次
控制器
A				■	■	■	■	-	-
B				■	■	■	■	■	■

執行斷路器				J65	NS-100	NS-160	NS-250	NS-400	NS-630
額定電流(A)	In	40℃		1-63	16-100	125-160	200-250	250-400	250-630
額定絕緣電壓(V)	Ui			-	750	750	750	750	750
額定沖擊耐壓(kV)	Uimp			6	8	8	8	8	8
額定工作電壓(V)	Ue	AC 50/60Hz		230/440	690	690	690	690	690
額定工作電壓(V)	Ue	DC		440	500	500	500	500	500
				H	N	N	N	N	N
極限分斷能力(kA有效值)	Icu	AC 50/60Hz	220/240V	10	85	85	85	85	85
			380/415V	-	25	36	36	45	45
			440V	-	25	35	35	42	42
			500V	-	18	30	30	30	30
			525V	-	18	22	22	22	22
			660/690V	-	8	8	8	10（***）	10（***）
		DC	250V(1P)	-	50	50	50	-	-
		DC	500(2P串聯)	-	50	50	50	-	-
使用分斷能力	Ics	(%Icu)		100%	100%	100%	100%	100%	100%（**）
應用類別				A	A	A	A	A	A
隔離功能				■	■	■	■	■	■
最大期望維護值	機械			20000以上	50000	40000	20000	15000	15000
	電氣	400V-In		20000	30000	20000	10000	6000	4000
保護
過流保護(A)		通用的脫扣器		-	■	■	■	■	■
過流保護(A)	lr	整定電流		-	12.5...100	12.5...160	12.5...250	160...400	250...630
接地故障保護		加Vigi模塊		■	■	■	■	■	■
安裝與聯接
固定板前連接				-	■	■	■	■	■
監測與指示輔助裝置
輔助開關				■	■	■	■	■	■
電子脫扣器				-	■	■	■	■	■
帶電顯示模塊				-	■	■	■	■	■
電流互感器模塊				-	■	■	■	■	■
電流表模塊				-	■	■	■	■	■
絕緣監視模塊				-	■	■	■	■	■
安裝和聯接附件
裸電纜聯接器				-	■	■	■	■	■
終端擴展及其擴展器				-	■	■	■	■	■
端子罩及相間隔板				-	■	■	■	■	■
尺寸和重量
尺寸L×H×W(MM)		A		350×125×200	500×140×200	500×140×200	500×140×200	-	-
		B		470×125×200	570×140×200	570×140×200	570×140×200	710×190×275	710×190×275
		D		310×125×200	560×140×185	460×140×185	460×140×185	610×190×275	610×190×275
		A		4.8/5.0/5.2	10.5	10.5	10.5	460×140×185	460×140×185
		B		6.2/6.4/6.6	10.7	10.7	10.7	24.5	24.5
		D		5.6	11.5	11.5		28	28

(**)對于工作電壓，最高可達500V (***)適用于電壓等級>525V的脫扣器備注：可根據用戶要求供給H型塑殼斷路器

A型控制器
A型控制器置于自動切換開關內部，根據工作電源電壓是否正常，決定是否進行電源切換
■ 自動/手動工作方式切換
□ 自動操作：將自動/手動切換開關至于自動位
□ 手動操作：將自動/手動切換開關置于手動位

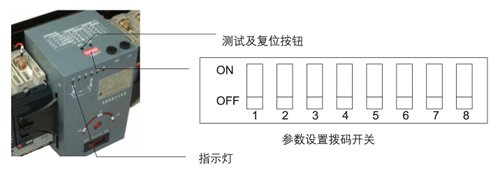

■ 延時時間及工作狀態的設定（調整拔碼開關的位置，詳見下表）
□ 轉換延時t1：0，5，15，30s
□ 返回延時t4：0，5，15，30s
□ 工作狀態：自投自復、互為備用、自投不自復

A型控制器動作參數設置反正有劇情的

工作狀態設置			轉換延時設置				返回延時設置
K1	K2	工作狀態	K3	K4	K5	延時時間(s)	K6	K7	K8	延時時間(s)
OFF OFF ON		自投自復互為備用自投不自復	OFF OFF OFF ON	OFF OFF OFF ON	OFF ON ON ON	0 5 15 30	OFF OFF OFF ON	OFF OFF ON ON	OFF ON ON ON	0 5 15 30

注：“0”不是表示0秒，而是可設定的最小延時，系統固定延時為200-400ms

指示燈
H1指示燈：常亮-常用電源正常，閃亮-常用電源故障
H2指示燈：常亮-備用電源正常，閃亮-備用電源故障
H3指示燈：燈亮-常用電源閉合
H4指示燈：燈殼-備用電源閉合
H5燈：燈亮-常用電過流保護(僅對NS執行斷路器型開關)
H6燈：燈亮-備用電過流保護(僅對NS執行斷路器型開關)

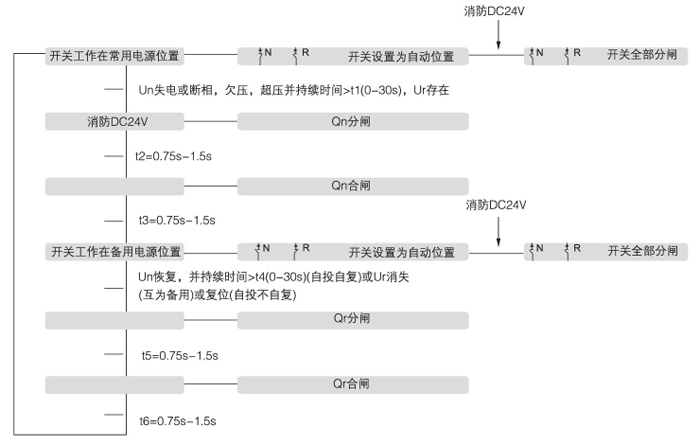

動作順序：A型控制器

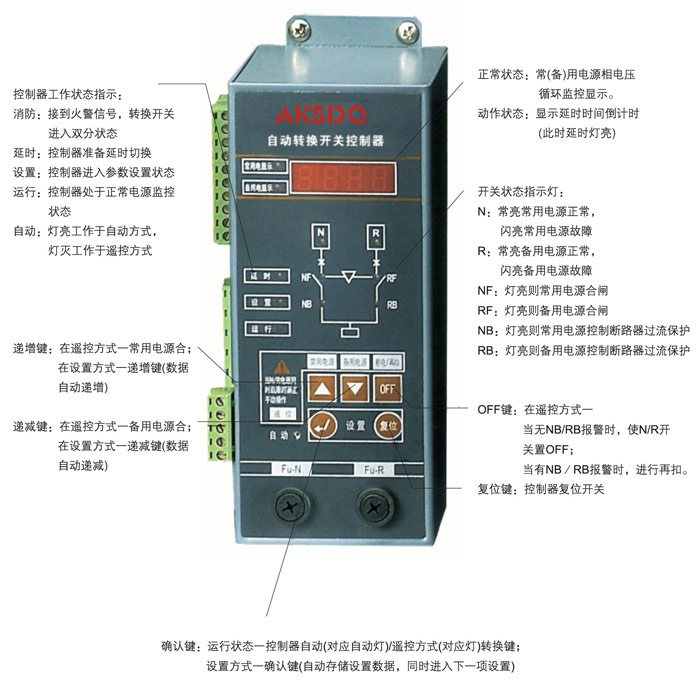

B型控制器
B型控制器位于裝置外部，功能豐富
○ 根據工作電源電壓是否在所設定正常范圍內，以及自動轉換開關所處的工作方式決定是否進行電源轉換
○ 備用發電機組的啟停控制
○ 方便的按鍵式手動強制轉換動作
○ 消防聯動功能(可選模塊)

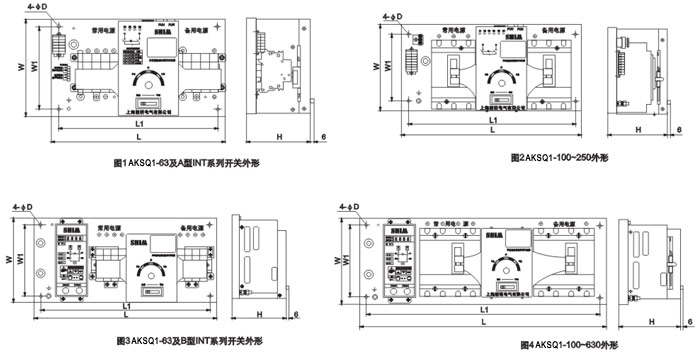

外形及安裝尺寸

型號	尺寸
	外形尺寸(mm)			安裝尺寸(mm)
	L(3P/4P)	W(3P/4P)	H(3P/4P)	L1(3P/4P)	W1(3P/4P)	D()φ
AKSQ1-63-A*	350	200	125	320	170	5.5
AKSQ1-100-A	430/500	200	140	400/470	155	6.5
AKSQ1-160-A	430/500	200	140	400/470	155	6.5
AKSQ1-250-A	430/500	200	140	400/470	155	6.5
AKSQ1-63-B	470	200	125	440	170	5.5
AKSQ1-100-B	500/570	200	140	470/540	170	6.5
AKSQ1-160-B	500/570	200	140	470/540	170	6.5
AKSQ1-250-B	500/570	200	140	470/540	170	6.5
AKSQ1-400-B	620/710	275	190	590/680	245	9
AKSQ1-630-B	620/710	275	190	590/680	245	9
AKSQ1-32/40/63/80/100-A(INT系列)	350	200	125	320	170	5.5
AKSQ1-32/40/63/80/100-B(INT系列)	430	200	125	400	170	5.5

注：AKSQ1-63-A型 2P產品與3P產品尺寸相同
