BK系列控制變壓器適用于50-60Hz電壓至500V的電路中，通常用作機床控制電器局部照明燈及指示的電源之用。本類型變壓器按結構可分為殼式，按安裝方式可分為立式。
二、型號及其含義
三、使用環境
周圍空氣溫度-5℃至+40℃，24小時平均值不超過+35℃；
安裝地點海拔不超過2000M；
大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的月平均最大濕度為90%，同時該月的平均最低溫度為+25℃，并考慮到因
溫度變化發生在產品表面上的凝露。

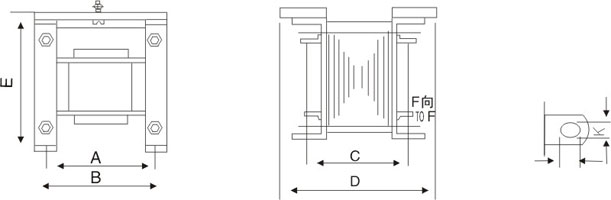

| 型號 | 外形尺寸 | 安裝孔距 |
安裝孔 K×J |
|||
| B max | D max | E max | A | C | ||
| BK-25~50 | 78 | 68 | 87 | 52±0.5 | 52±0.5 | 4.8×9 |
| BK-100 | 84 | 82 | 94 | 64±0.5 | 64±0.5 | 4.8×9 |
| BK-150 | 96 | 98 | 106 | 81±0.5 | 81±0.5 | 5.8×11 |
| BK-200 | 96 | 105 | 106 | 88±0.5 | 88±0.5 | 5.8×11 |
| BK-250 | 96 | 108 | 106 | 91±0.5 | 91±0.5 | 5.8×11 |
| BK-300 | 120 | 117 | 114 | 97±0.5 | 97±0.5 | 7×13 |
| BK-400 | 132 | 124 | 124 | 104±0.5 | 104±0.5 | 7×13 |
| BK-500 | 132 | 124 | 124 | 104±0.5 | 104±0.5 | 7×13 |
| BK-700 | 132 | 134 | 124 | 114±0.5 | 114±0.5 | 7×13 |
| BK-1000 | 150 | 153 | 142 | 128±0.5 | 128±0.5 | 8×13 |
| BK-1500 | 192 | 147 | 177 | 122±0.5 | 122±0.5 | 8×13 |
| BK-2000 | 192 | 167 | 177 | 152±0.5 | 152±0.5 | 8×13 |
| BK-3000 | 215 | 220 | 240 | 165±0.5 | 160±0.5 | 8×13 |
| BK-5000 | 260 | 220 | 280 | 240±0.5 | 160±0.5 | 8×13 |
| BK-10K | 300 | 220 | 290 | 280±0.5 | 170±0.5 | 8×13 |
