JBK5系列機床控制變壓器是我公司引進德國90年代中其最新型變壓器系列，在國內JBK3系列機床控制變壓器基礎上，經過多年來進一步吸收國外同類產品，并優選國外先進方法垢接線端子結構、將端子與骨架合在一起，使防護等級提高到 IP2LX，防止偶然觸及電路。采用國內IT冷壓接線端子，接線方式可經使接線密集程度提高。
變壓器的硅鋼片與硅鋼片之間聯接、硅鋼片與底板聯接均采用氬弧焊焊接工藝，形成一個整體，間捷明了。尤其是底板一次性成型，安裝尺寸較JBK3系列更為準確，而采用優質防蝕合金材料，大大提高了接地性能的可靠性，全面提高了產品質量，該產品符合 VDE0550、IEC204-1、IEC439、JB/T9446-1999、GB5226 等有關國際、國家標準。可與國外產品互換作用。

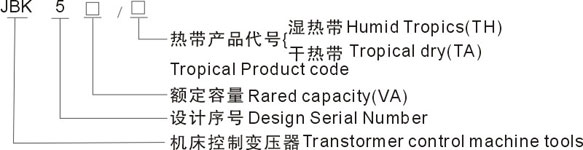

二、型號及其含義

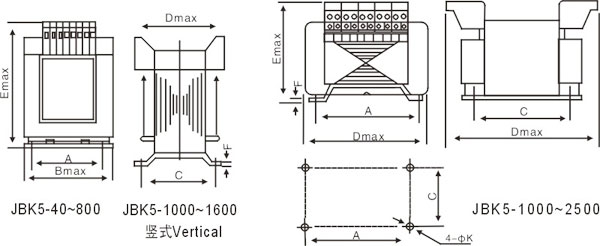

三、外型及安裝尺寸
| 型號 | 外形尺寸 | 安裝孔距 |
安裝孔 |
|||
| B max | D max | E max | A | C | ||
| JBK5-40、63 | 78 | 72 | 90 | 56 | 46 | 4.6 |
| JBK5-100 | 85 | 75 | 96 | 64 | 62 | 4.6 |
| JBK5-160 | 96 | 92 | 105 | 84 | 73.5 | 5.5 |
| JBK5-250 | 96 | 100 | 104 | 84 | 85 | 5.8 |
| JBK5-400 | 120 | 100 | 122 | 90 | 85 | 5.8 |
| JBK5-630 | 150 | 110 | 140 | 122 | 90 | 7 |
| JBK5-800 | 150 | 128 | 142 | 122 | 105 | 7 |
| JBK5-1000 | 150 | 190 | 142 | 126 | 155 | 7 |
| JBK5-1000 | 168 | 125 | 155 | 105 | 138 | 9 |
| JBK5-1600 | 170 | 225 | 155 | 140 | 176 | 7 |
| JBK5-1600 | 168 | 138 | 155 | 116 | 138 | 9 |
| JBK5-2500 | 194 | 160 | 165 | 172 | 195 | 7 |
